Standard-Positionen von Geräten

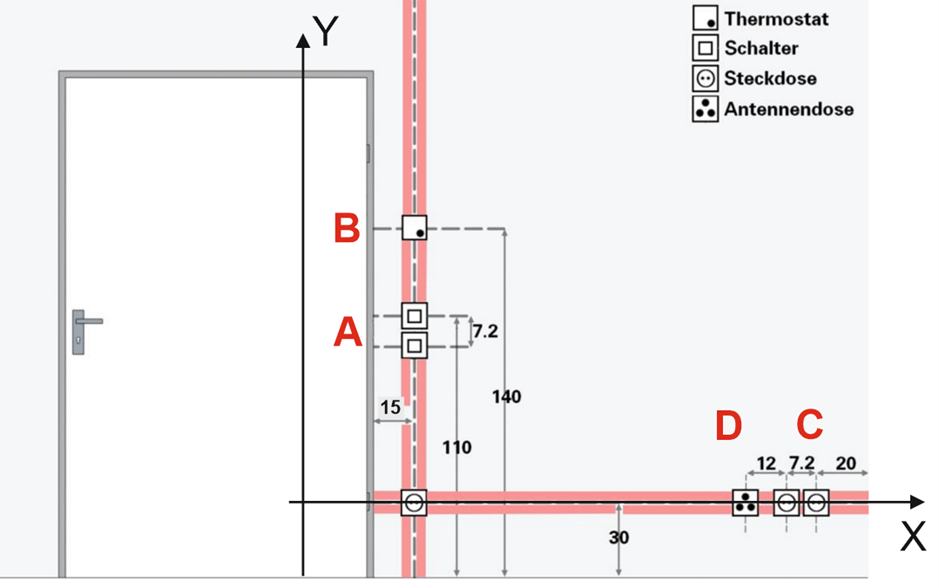

Die Distanzangaben unten zu den einzelnen Geräten beziehen sich jeweils die folgenden Bilder.

Positionen einzelner Geräte

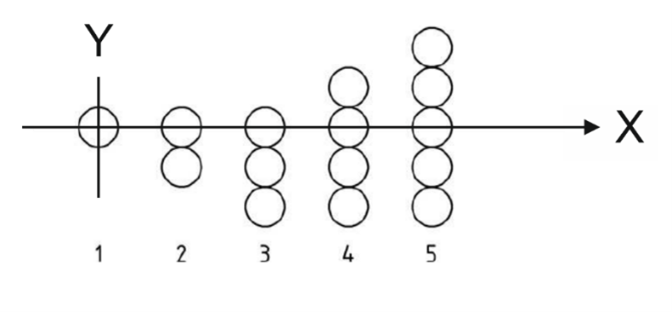

Anordnung von Mehrfach-Komponenten (z.B. Taster oder Steckdosen)

A: Vertikale Rahmen (z.B. Taster)

• X: 15 cm neben der Tür/Fenster (Rohbaukante)

• Y: 110 cm über fertigem Fußboden

B: Thermostate, Bedien-Panels, Glastaster

• X: 15 cm neben der Tür/Fenster (Rohbaukante)

• Y: 140 cm über fertigem Fußboden

C: Horizontale Rahmen (z.B. Steckdosen)

• X: 15 cm neben der Tür/Fenster (Rohbaukante) oder 20 cm neben Wand/Ecke (gilt für 1. Dose Richtung Wand/Ecke)

• Y: 30 cm über fertigem Fußboden

D: Weitere wichtige Abstände

• Abstand zwischen 2 Dosen in einem Rahmen: 7,2 cm

• Abstand zwischen 2 Dosen in getrennten Rahmen (z.B. Trennung Steckdosen und LAN/SAT): 12 cm

Besonderheiten

• z.B. Küche: Positionen auf Grundlage Küchenplanung

• bei freier Planung:

  • Symmetrie beachten (z.B. Mitte einer Wand)

  • Ausnahmen = Abweichungen von o.g. Standards (waagerechte Rahmen auf 30 cm, senkrechte auf 110 cm) begründen und explizit freigeben lassen; ggf.dokumentieren!

Türkommunikation

• Innensprechstelle inkl. Video (Panel mit Visu): Höhe 1,45 m - 1,60 m

• Innensprechstelle ohne Video (nur Mikrofon/Lautsprecher): Höhe 1,40 m

• Außensprechstelle inkl. Kamera: Höhe 1,50 m

• Außensprechstelle nur Mikrofon: Höhe 1,40 m

• Außenklingel (ohne Kamera/Mikrofon): Höhe 1,25 m

Wand-Beleuchtungsauslässe

• Höhe Auslass 1,65 m - 1,80 m; so wählen, dass nicht geblendet wird; auf Terrasse ggf. etwas tiefer (gilt für Innen- und Außenbereich, auch für Spiegelschrankanschluss im Badezimmer)

• Höhe Auslass Badezimmer Spiegelleuchte über Spiegel 2,00 m

• Höhe Auslass Treppenstufenbeleuchtung über der Treppenstufe 0,15 m - 0,40 m

Außenbewegungsmelder

• Höhe 2 m - 2,5 m; möglichst nicht direkt über/unter Leuchte
